  • 概述
  • 產品系列
  • 功能
  • 特點
  • 應用
  • 案例
自動化檢測設備

專為鏡面自由曲面進行可靠的表面檢測而研發設計，能可靠的檢出肉眼不可見的反光部件的形狀偏差和外觀缺陷。

自由曲面

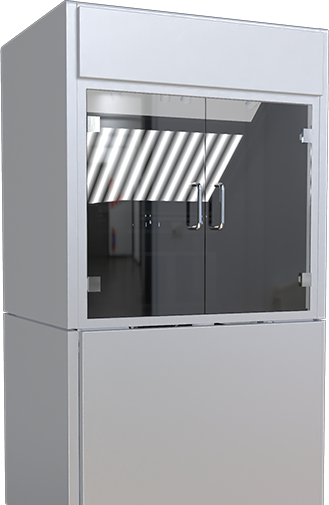

三維面型檢測儀

專為鏡面自由曲面進行可靠的表面檢測而研發設計，能可靠的檢出肉眼不可見的反光部件的形狀偏差和外觀缺陷。

參數型號

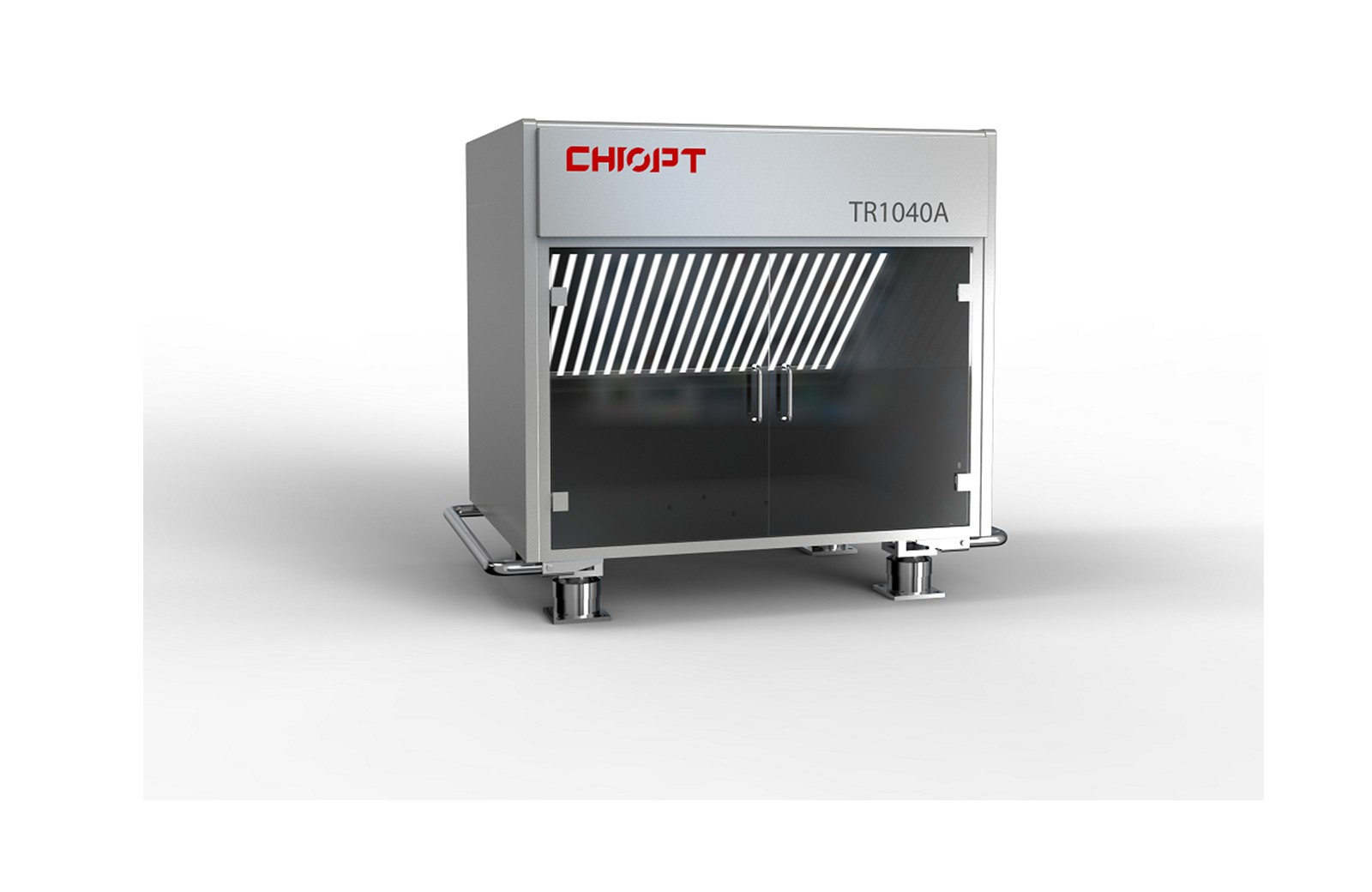

TR1O4OA
TRO22OA
TRO21OA
測量范圍
700mm×550mm
7°×2°（ *）
400mm×300mm
10°×6°（ *）
300mm×200mm
10°×10°（ *）
工作距 (器件到投影屏)
270mm
170mm(到屏幕)
150mm
Z測量重復精度
＜±10um(*)
＜±5um(*)
＜±3um(*)
分辨率（XYZ）
XY＜300um; Z＜0.5um
XY＜200um; Z＜0.2um
XY＜200um; Z＜0.2um
單次測量時間
＜455(*)
＜455(*)
＜455(*)
調整原理
相位測量偏折法
相位測量偏折法
相位測量偏折法
設備尺寸
12cm×133cm×151cm
12cm×133cm×151cm
12cm×133cm×151cm
軟件分析功能

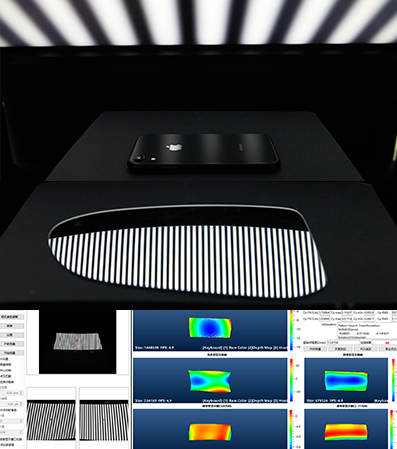

1、3D測量點云輸出
2、點云匹配（測量點云與面型公式）

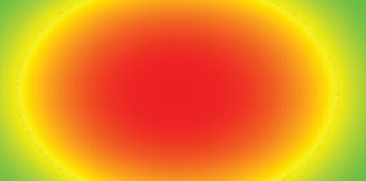

3、高度誤差、斜率誤差、曲率誤差

*隨口徑和凹凸面變化

產品功能

3D測量點云輸出

點云匹配（測量點云與面型公式）

高度誤差、斜率誤差、曲率誤差

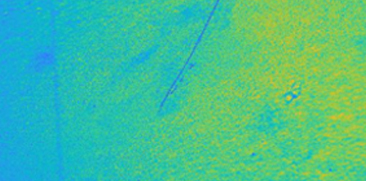

表面缺陷：畸變（失真）、麻點、劃痕等

產品特點

高精度 微米級檢測精度，可靠檢測鏡面和反射面的形狀偏差和外觀缺陷

高速度 采用偏折法測量，速度遠快于接觸式檢測

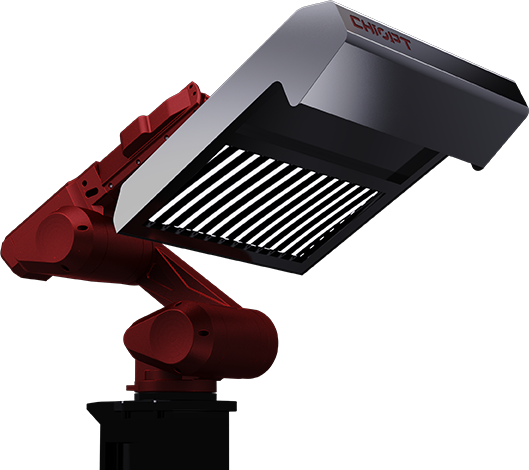

應用靈活 可集成到生產線或搭配機械手使用，可在線和離線使用

可定制化 全部核心硬件、軟件自主研發，可根據用戶需求定制

透明件也可直接檢測，無需噴粉處理，使用方便

應用舉例

HUD反射鏡/后視鏡/手機后蓋 汽車玻璃

HUD反射鏡

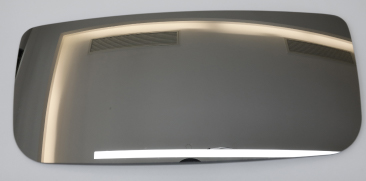

后視鏡

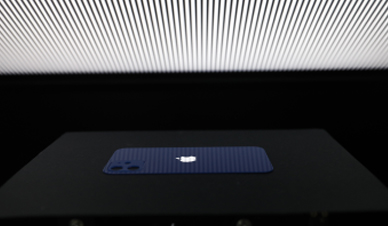

手機后蓋
汽車玻璃
應用領域
鏡面反射自由曲面3D面型測量和缺陷檢查

適用于HUD反射鏡、手機蓋板玻璃、汽車玻璃（透明）、汽車后視鏡、AR鏡片或半導體晶圓的質量評估

AR
鏡片
玻璃
蓋板
汽車
玻璃
HUD
反射鏡
2022-09-26

高反光部件的形狀偏差和外觀缺陷檢測
