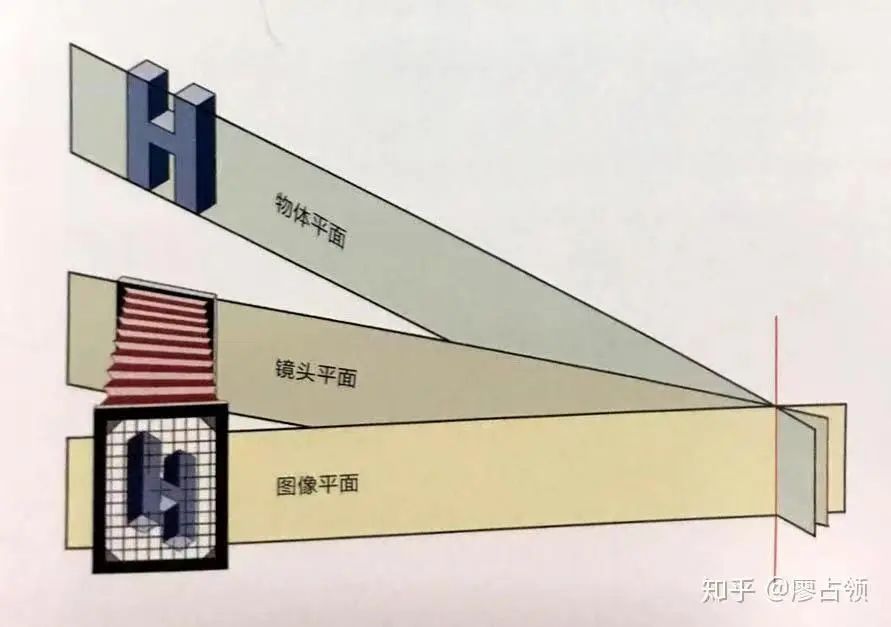

根據沙姆原理圖可以看出，拍攝角度越大，光軸傾斜越大；工作距離越近，光軸傾斜越大。這就要求沙姆鏡頭必須能轉動不同的角度，以適應不同的拍攝角度和工作距離。但是，因為沙姆鏡頭接口的特殊性，不同相機廠家的接口外徑不同，導致沙姆鏡頭需要適配的接口尺寸也不一樣。
如果使用標準C接口，那么沙姆結構就需要做成可旋轉的，但是，C接口工業鏡頭的沙姆結構很難做旋轉的，因為光學后焦空間不夠。
常規的FA沙姆鏡頭的鏡頭光學后焦短，沒有空間做可旋轉的沙姆結構。每款相機外徑尺寸不同無法適配。不同項目對應不同焦距不同角度，所以無法將產品標準化，系列化。

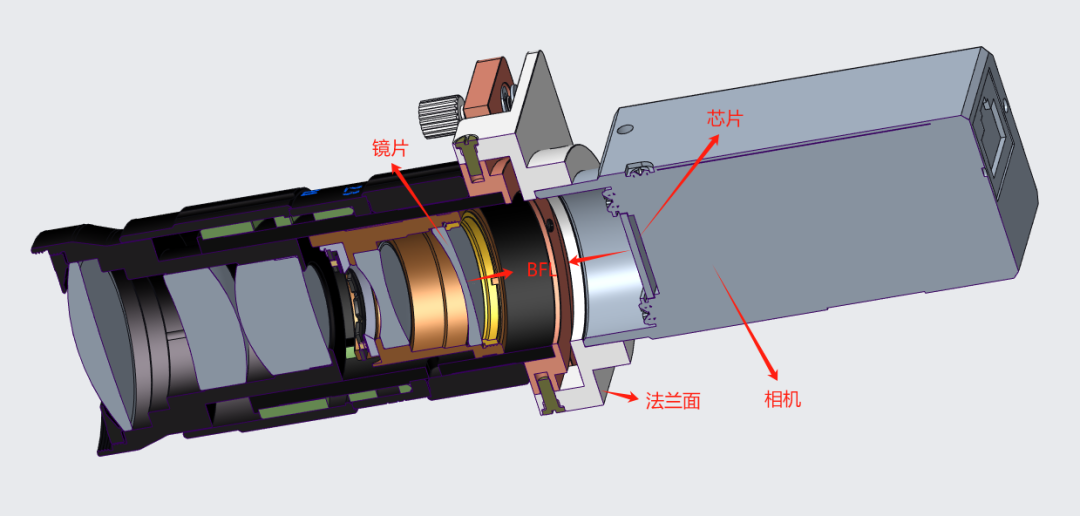

光學后焦（BFL），指的是鏡頭最后一個光學面到芯片的距離。C口法蘭距只有17.526mm，所以C口鏡頭上幾乎不可能設計出一個旋轉裝置，只能做固定傾斜角度。因為不同的項目需要的角度不同，所以大部分沙姆鏡頭需要定制。

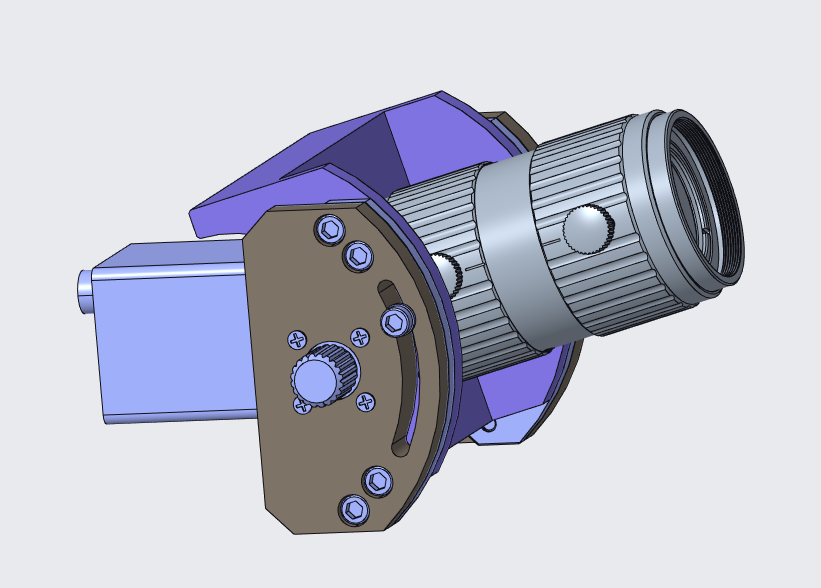

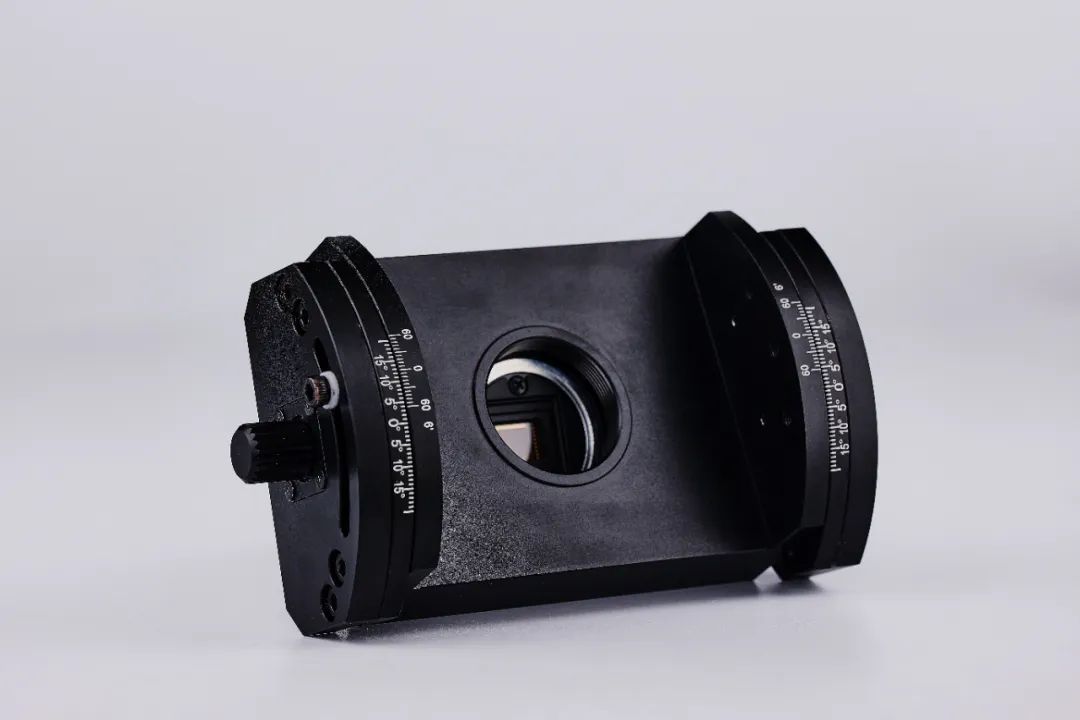

基于以上問題，我們推出了沙姆轉接盤，根據相機結構定制沙姆轉接盤組件，和配套相機組成沙姆相機，讓所有的C接口工業鏡頭都可以實現±15°的移軸成像。
